Типы маршрутизаторов HPE
По типу конструкции маршрутизаторы HPE представлены в двух основных категориях:
- Модульные. Функционал устройств с модульной архитектурой обеспечивает простое масштабирование и гибкость, благодаря использованию модулей расширения для подключения интерфейсов и приложений.
- Стационарные. Маршрутизаторы с фиксированным числом портов не поддерживают возможность расширения и приобретаются, как правило, под конкретные задачи.
Именно к таким стационарным устройствам относятся маршрутизаторы линии FlexNetwork серий MSR93X и MSR95X, о характеристиках и функциональных возможностях которых поговорим далее.
Технические характеристики маршрутизаторов FlexNetwork MSR93X и MSR95X
Компактные и производительные модели серий MSR93X и MSR95X с 2013 и 2015 года соответственно занимают свою нишу на рынке маршрутизаторов с фиксированным числом портов, находя своего покупателя среди организаций малого и среднего бизнеса с небольшими отделениями.
Серия MSR930
Артикул JG511B: FlexNetwork MSR930 Router
Единственная модель из линейки маршрутизаторов MSR930, прошедшая испытание временем, предназначена для развертывания сети малых предприятий.
Это, сравнительное компактное устройство с конвергентной инфраструктурой и автоматизированным деплоем поддерживает беспроводные стандарты 802.11b/g/n, 3G и LTE.
Маршрутизатор оснащен 1 портом RJ-45 WAN (10/100/1000) и 4-мя портам RJ-45 LAN (10/100/1000) с автоопределением скорости.
Размеры таблиц переадресации и маршрутизации: 10000 записей (IPv4) и 5000 записей (IPv6).
Работает на процессоре RISC с частотой 533 МГц, с поддержкой памяти DDR3 SDRAM на 256 МБ и флэш-памяти NAND на 128 МБ.
Настройка и управление осуществляется при помощи интеллектуального центра управления IMC, командной строки, веб-браузера, SNMP-менеджера и других интерфейсов.
Подробно спецификации серии MSR930 описаны в QuickSpecs. О функциональных возможностях расскажем в следующем блоке статьи.
Серия MSR954
Артикул JH296A: MSR954 1GbE SFP 2GbE-WAN 4GbE-LAN CWv7 Router
В отличии от линейки HP MSR930 Router, продукция серии MSR954 нацелена на удовлетворение в потребности более производительной маршрутизации.
Модель оснащена следующим числом портов:
- 1 гигабитный Ethernet SFP-порт для реализации оптоволоконного подключения;
- аналогичные, как у MSR930 JG511B, 1 гигабитных порта RJ-45 WAN и 4 гигабитных порта RJ-45 LAN с автоопределением скорости.
Дополнительно, модель содержит два порта USB 2.0, слот под микро-SD и еще один консольный порт RJ-45 для конфигурации и внеполосного управления.
ОС Comware v7 на борту повышает совместимость, безопасность и гибкость в использовании программных продуктов.
Артикул JH297A: MSR954-W 1GbE SFP (WW) 2GbE-WAN 4GbE-LAN Wireless 802.11n CWv7 Router
Более старшая модель оснащена встроенным модулем Wi-Fi, работающим в однополосном режиме на частоте 2.4 ГГц.
Количество и конфигурация портов соответствуют представленным в модели JH296A. Те же четыре гигабитных порта для локальной сети вкупе с глобальным RJ-45 портом, SFP разъемом и слотами под USB и микро-SD.
В отличие от предыдущих рассматриваемых моделей работает на процессоре Marvell A370 с увеличенной частотой 800 MHz и поддержкой 1 GB памяти DDR3 SDRAM, флеш-памяти NAND flash на 256 MB и 64 GB на карте SD.
Серия MSR958

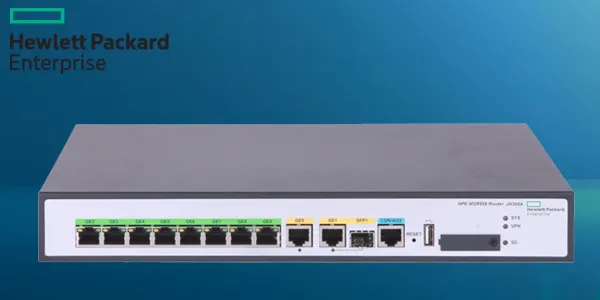

Артикул JH300A: FlexNetwork MSR958 1GbE and Combo 2GbE WAN 8GbE LAN Router
Последний индекс в серии маршрутизаторов MSR95X указывает на количество гигабитных LAN-портов — в моделях этой серии их 8, в дополнение к которым на главной панели расположился комбинированный порт, совмещающий в себе функциональность SFP-разъема и стандартного RJ-45 для глобальной сети.
Помимо проводного соединения, маршрутизатор работает через стандарты 3G, 4G и 802.11 b/g/n, а для подключения носителей предусмотрен 1 порт стандарта USB 2.0.
Как и в JH297A для настройки и конфигурирования на лицевой панели предусмотрены консольный порт RJ-45 и слот по микро-SD.
Модель предлагает расширенные возможности для разводки, благодаря удвоенному числу портов WAN RJ-45. Добавление комбинированных портов делает возможности подключения более гибкими и вариативными.
Артикул JH301A: FlexNetwork MSR958 1GbE and Combo 2GbE WAN 8GbE LAN PoE Router
Как уже ясно из названия, модель JH301A предлагает те же возможности по числу портов, что и JH300A, но в старшей модели добавляется поддержка технологии PoE, позволяющей питать сетевые устройства, подключенные к маршрутизатору, через Ethernet-кабель. Предельная мощность передачи составляет 85 Вт.
В остальном, технические характеристики сопоставимы с представленными в предыдущей модели JH300A. Комбинированный порт: SFP+ Gigabit WAN, вместе с 8 портами для локальной сети, USB-разъем и порт для консоли составляют панель интерфейсов наравне с поддержкой беспроводных стандартов.
Для тех, кто предпочитает знакомиться со спецификациями к оборудованию самостоятельно, прикладываем QuickSpecs к серии MSR95Х.
Далее переходим к подробному обзору функциональных возможностей устройств.
Функциональные возможности маршрутизаторов HPE FlexNetwork
Линейки маршрутизаторов HPE Routers MSR930 и MSR95X построены на одной платформе и имеют единый функционал, а их отличия преимущественно сосредоточены на количестве интерфейсов и поддерживаемых технологиях, облегчающих коммутацию в некоторых сценариях использования.
Управление трафиком QoS
Интеллектуальная система контроля трафика позволяет избегать перегрузок при маршрутизации, благодаря внедрению алгоритмов, отслеживающих и контролирующих очередность пакетов.
Кроме того, устройствами HPE программно поддерживается согласованная скорость доступа CAR, а также используется ряд технологий, включая FR QoS, и MP QoS/LFI.
Протоколы и интерфейсы
Поддержка целого ряда протоколов позволяет использовать маршрутизатор прямо «из коробки», среди таковых:
- SNMP версий 1, 2 и 3. Поддержка SNMPv3 обеспечивает высокий уровень безопасности, благодаря используемым методам шифрования;
- RMON. Для мониторинга и отслеживания сетевых функций используется стандартный интернет-протокол SNMP;
- FTP, TFTP и SFTP. Поддерживаемые маршрутизаторами протоколы передачи данных позволяют выбрать между скоростью и надежностью;
- NTP. Сетевой протокол, посредством которого устройство синхронизирует время.
Функции связи
В зависимости от конкретной модели маршрутизатор оснащен гигабитными LAN-разъемами и WAN-портами, которые могут поддерживать как стандартное медное Ethernet-соединение, так и оптоволоконное SFP (см. описание конкретных моделей). Вдобавок поддержка сетей 3G и 4G с одновременным подключением через 802.11n WLAN покрывает необходимые условия для обеспечения беспроводной связи.
Производительность коммутации
Все представленные модели объединяет высокий уровень производительности коммутации — до 300 тысяч пакетов в секунду, что является более чем достаточным для работы всех приложений в условиях небольшого предприятия.
Встроенная поддержка шифрования обеспечивает до 100 одновременных VPN-соединений, а гигабитный Ethernet не станет «бутылочным горлышком», как в случае 100-мегабитного соединения.
Обеспечение отказоустойчивости
Резервирование интерфейсов позволит перенаправлять трафик через запасной интерфейс в случае отказа основного. В дополнение к этому технология VRRP при использовании нескольких маршрутизаторов позволяет эффективно распределять нагрузку.
Функционал 2-го уровня коммутации
Представленные роутеры могут функционировать как коммутаторы L2. В этом режиме работы они задействуют несколько технологий для эффективной маршрутизации.
- Канальный протокол STP;
- Протоколы IGMP и MLD;
- Виртуальная сеть VLAN;
- Изоляция и зеркалирование портов.
Коммутация и маршрутизация 3-го уровня
Выполняя маршрутизацию с использованием IP-адресов, устройства HPE FlexNetwork используют протокол определения адреса ARP, протокол динамической настройки узла DHCP, а также ряд встроенных технологий, которые в том числе позволяют централизованно управлять большим числом сетевых устройств.
Использование двойных стеков для IPv4 и IPv6, возможность установки пользовательских фильтров, а также другие технологии внедрены для обеспечения маршрутизации третьего уровня:
- Статическая маршрутизация IPv4 и IPv6;
- Туннелирование пакетов IPv6;
- Протокол RIP;
- Протокол динамической маршрутизации OSPF;
- Протокол граничного шлюза BGP-4.
Безопасность
Операционная система Comware v7 устраняет большинство уязвимостей, а надежное шифрование защищает трафик от внешних угроз. Более того, в целях безопасности реализована технология контроля доступа ACL для фильтрования трафика, которая работает как с четвёртой версией интернет-протокола, так и шестой.
Конвергенция
Для быстрого обмена информации о маршрутах между разными маршрутизаторами поддерживается ряд протоколов: протокол управления группами Интернета, мультикастинг не зависящий от протокола PIM, IGMP, MSDP, MBGP, прокси IGMP.
Гарантия и поддержка
Производитель предоставляет полную гарантию в течение 1 года после приобретения маршрутизатора, а также обеспечивает доступ к последним версиям программных продуктов, необходимых для работы.
Резюме
Маршрутизатор — основа любой корпоративной сети. С моделями линейки HP FlexNetwork, благодаря достаточной автоматизации процесса развертывания и своей компактности, довольно легко начать построение сетевой инфраструктуры.
Представленные в ассортименты модели во многом схожи, что может вызвать затруднения при выборе конкретного продукта. Помочь с выбором в любой момент готовы наши специалисты — просто обратитесь по телефону или по электронной почте, или закажите консультацию прямо сейчас.
