Почему ленточные библиотеки до сих пор актуальны? Хотя бы потому что в серверном сегменте для хранения бэкапов нередко выделяют целые помещения с огромным количеством СХД, где нередко накапливаются сотни и более терабайт информации, хотя с годами объем хранимых данных может доходить и до десятков петабайт. Никто в здравом уме не станет приобретать HDD, и уж тем более SSD под такие объемы.
Для наглядности возьмем за основу такое сравнение:- HPE MSA SAS 7.2K LFF M2 HDD на 16TB — 106 000 рублей (со скидкой).
- Лента HPE LTO-8 Ultrium RW на 30TB — 7 500 рублей (в среднем).
Даже грубый подсчет стоимости хранения больших объемов «холодных» данных вроде бэкапов и слепков легко объясняет востребованность ленточных библиотек на рынке. А с учетом развития технологий и повышения требований к безопасности и удобству администрирования — тем более. Об этом поговорим ниже.
Возможности ленточных библиотек HPE
Что представляет собой HPE MSL:
- возможность хранения от 24 до 712 картриджей объемом по 30 ТБ каждый (характерно для стандарта ленты LTO-8);
- беспрепятственный доступ к информации онлайн и оффлайн;
- комплект поставки включает бесплатную версию ПО для полного бэкапа с одного сервера;
- механизмы считывания имеют наработку на отказ в 1 млн операций по перемещению картриджей;
- пожизненная гарантия на ленту от производителя;
- срок служба ленты — до 30 лет.
Единственная особенность HP MSL— необходимые комплектующие с маркировкой Bar Code Label. В противном случае, показатели будут не столь впечатляющими.
И не забывайте, что линейка отлично масштабируется штатными средствами HPE. Главное — наличие RAID-контроллера и достаточное количество разъемов PCI-E в материнском сервере, чтобы подружить между собой все комплектующие.
Если вы не хотите переплачивать за хранилище, или не видите надобности в скоростных СХД по причине редкости использования бэкапов — самое время обратить внимание на HPE StoreEver MSL. Эти системы способны удивить своими возможностями.
Системы хранения HPE MSL начального уровня

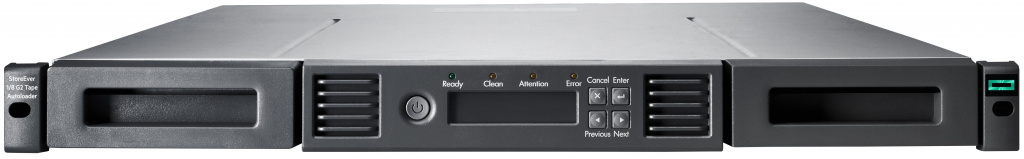

Для малого и среднего бизнеса компания HPE предлагает пару интересных решений, которые на 99% удовлетворят большинство запросов касательно скорости/емкости/вместительности и стоимости оборудования соответственно.HPE StoreEver MSL 1/8 Tape G2 Autoloader
Перед вами устройство базового уровня с типоразмером 1U. Модель имеет стандартные габариты 44х482х89 мм, поэтому вставить ее в стойку не составит проблем. Теперь давайте пройдемся по характеристикам:
- поддержка картриджей — LTO-5 3000/LTO-6 6250/LTO-7 15000/LTO-8 30750;

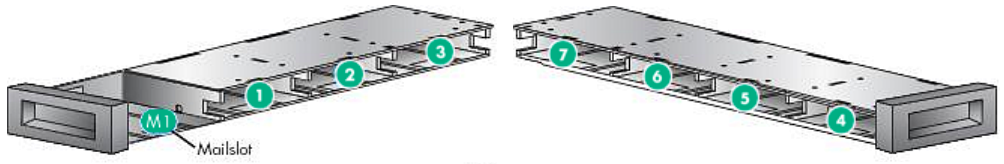

- количество слотов под накопители — 8;
- максимальный объем — 240 ТБ (характерно для LTO-8х8 штук);
- скорость чтения/записи данных — 1 ТБ в час;
- интерфейсы подключения — Fibre Channel 8 Гбит/с и SAS 6 Гбит/с.
В модели установлен один привод с производительностью 1 ТБ/час (не более 1 диска в полке), чего более чем достаточно для стабильного «слепка» информации в течение дня, причем в автоматическом режиме. Ваша задача, как владельца СХД — настроить устройство и оснастить его необходимым количеством ленты.
HPE MSL 1/8 можно управлять как оффлайн, так и удаленно. Комплект включает встроенный считыватель штрих-кодов, который без проблем понимает все актуальные носители HPE и сторонних вендоров. Более подробную информацию о последних вы сможете узнать у наших консультантов.

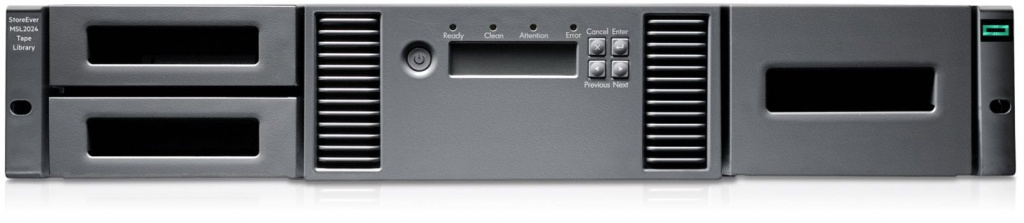

HPE StoreEver MSL2024
Еще одна модель начального уровня, хотя более логично будет отнести ее к среднему сегменту рынка. И дело не только в увеличенных габаритах, а поддержке сразу 24 накопителей вплоть до LTO-8, что обеспечивает до 720 ТБ хранимой информации. Идеальный вариант для тех, у кого по работе скопилась масса важных исторических или технических архивов, производственных материалов, баз данных и прочей информации, занимающей пугающе много места. А вот бюджета на HDD в RAID недостаточно, или частота обращения к данным настолько редкая, что тратить бюджет нецелесообразно.
HPE MSL может похвастаться таким набором параметров:
- поддержка картриджей — LTO-5/6/7/8 (опционально LTO-4 после программных настроек и установки соответствующего ПО);

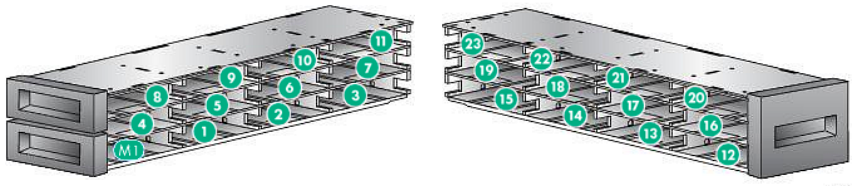

- количество слотов — 24;
- максимальный объем — 720 ТБ (характерно для LTO-8x24 штуки);
- скорость чтения/записи — 2.16 ТБ в час (возможность одновременной работы с двумя кассетами);
- интерфейсы подключения — Fibre Channel 8 Гбит/с и SAS 6 Гбит/с.
Устройство занимает стойку 2U.
Комплектация модели самодостаточна, поэтому ничего дополнительно приобретать не придется, если не брать в расчет саму ленту. Единственный обязательный атрибут, который необходимо установить в материнский сервер — RAID-адаптер HPE Smart Array E208e-p, или более мощный аналог.
Устройства для среднего и крупного бизнеса

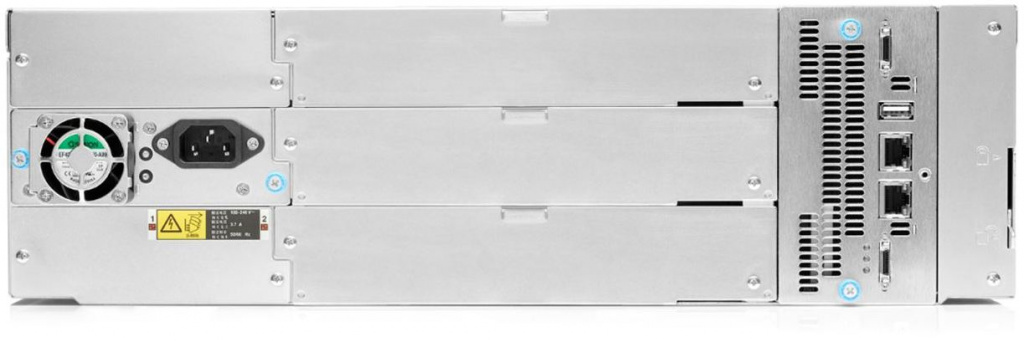

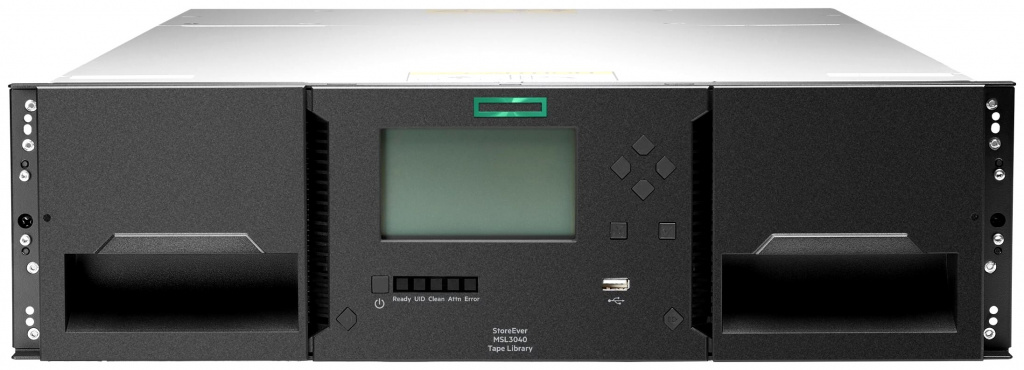

В этом дивизионе плотно обосновалась многим известная СХД HPE StoreEver MSL3040. И дело не только в объеме. Дополнительно к тому, эта ленточная библиотека предоставляет весьма привлекательные возможности по параметрам скорости, безопасности и масштабируемости.HPE StoreEver MSL3040
Если говорить о технических характеристиках, то имеем следующие цифры:
- поддержка картриджей — LTO-5/6/7/8;
- количество слотов — 40;
- максимальный объем — 1.2 ПБ в час (до 300 МБ/с при использовании LTO-8);
- скорость чтения/записи — 3 ТБ в час (поддержка до 3 кассет одновременно).
- форм-фактор — 3U.
И многим бы хватило даже базовой конфигурации, но HPE пошли гораздо дальше, поскольку наделили MSL3040 модульностью. Иными словами, вы можете объединить до 7 устройств в стойке 21U, при этом все показатели, как ни странно, увеличатся ровно в 7 раз. Представьте, что такое хранить 8.4 ПБ данных в одном кластере? Некоторые только об этом и мечтают, вот только железа подходящего нет. А если набирать такой же объем с помощью HDD, понадобится как минимум 600 накопителей от тех же HPE емкостью по 14 ТБ каждый. Грохот — невероятный, затраты на электропитание еще страшнее.
Второй важный показатель MSL3040 — максимальная скорость обработки на уровне 56 ТБ/час, чего вообще не ожидаешь от «медленной» ленты. Но это при условии сборки кластера из 7 единиц.
Безопасность также прокачали по высшему уровню благодаря фирменному HPE Tape Library Management Software. Оно же позволяет управлять хранилищем по месту, или удаленно, из любой точки мира. Встроенные функции безопасности вроде аппаратного шифрования и управления ключами лишними также не будут.
HPE MSL 3040 может перейти в режим физической изоляции, полностью переключившись в оффлайн-режим. Такая автономия на корню рубит любые попытки внешнего проникновения, не говоря уже о человеческом факторе и возможных стихийных бедствиях.
Но если и этого недостаточно, представляем вам настоящего левиафана.

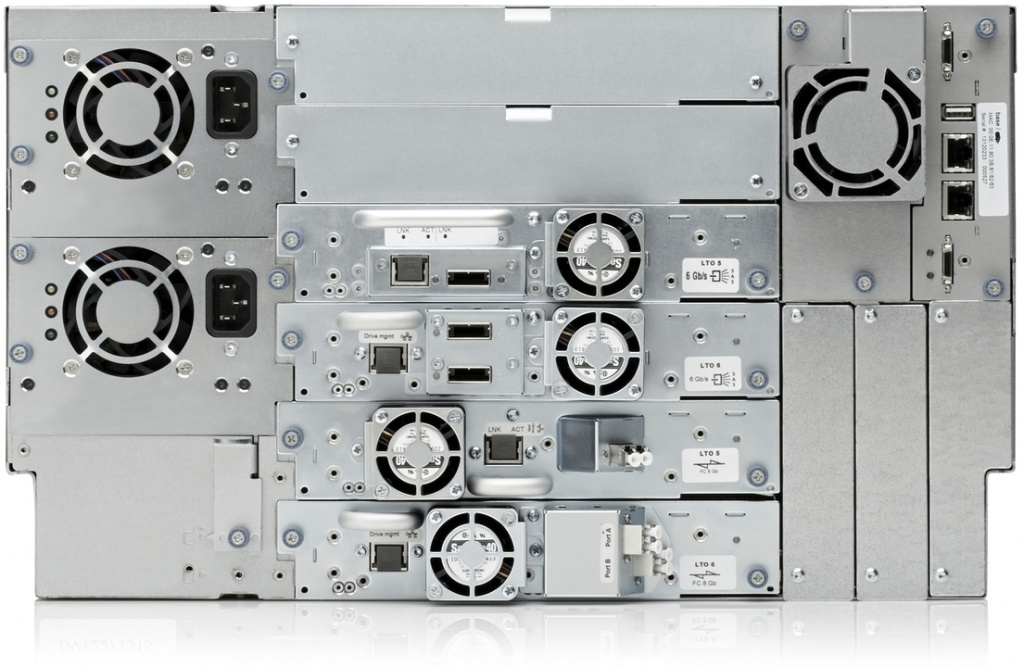

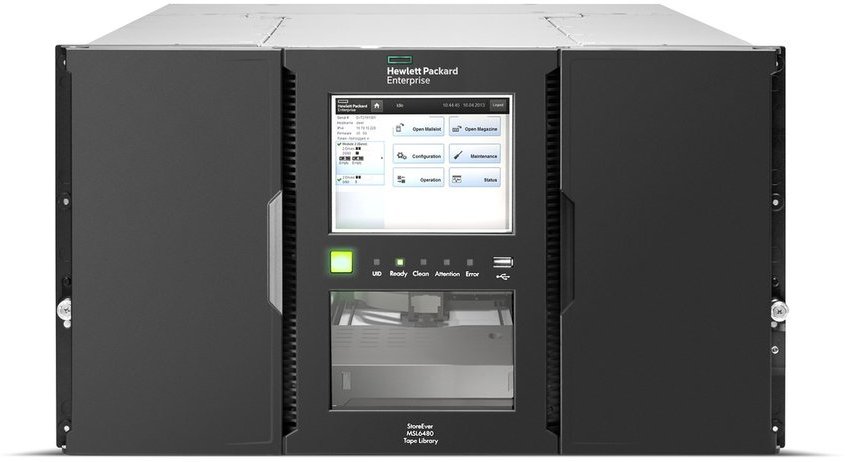

HPE StoreEver MSL6480
Первое, что впечатляет в этом хранилище — форм-фактор 6U, а также полноценный информационный дисплей для управления всеми функциями чтения/записи и каталогизации данных. Ну и окошко, через которое просматривается начинка со шлейфами.

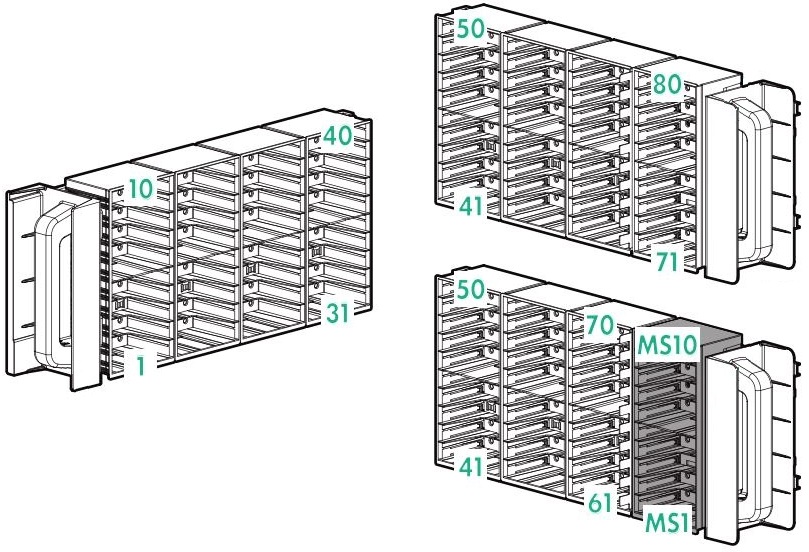

По бокам от центральной стойки размещены 2 кассеты общей вместимостью 70 картриджей (10 отведено под режим mailslot, т.е. под загрузку и выгрузку модулей в случае одновременной работы нескольких приводов). Если хотите забить емкость под завязку — используйте классические кассеты по 40 ячеек в каждой.
Хранилище MSL6480 представлено в 2 вариантах:
- Base — головное устройство с дисплеем и портами управления;
- Expansion — пассивное хранилище без экрана, которое подключается к Base.
Максимальное количество модулей — 6, что в конечном итоге обеспечивает колоссальную пропускную способность:
- форм-фактор — 42U;
- количество накопителей — до 560;
- количество подключаемых приводов — до 42 единиц;
- предельная емкость сжатых данных — 16.8 ПБ (при использовании ленты LTO-8 со сжатием 2.5:1);
- скорость записи — более 45 ТБ в час (при использовании 42 приводов параллельно).
На сегодняшний день эта модель удерживает лидерство в сфере плотности хранения, обеспечивая упаковку 390 ТБ данных в стойку 1U.
Хотите максимально обезопасить информацию? HPE MSL6480 предусматривает возможность разделения физического устройства на логические партиции при следующих условиях для каждой:
- не менее 1 привода;
- до 20 партиций в сумме;
- до 5 слотов под каждую;
- mailslots (почтовые слоты) должны быть включены, иначе импортировать/экспортировать картриджи в режиме онлайн не получится, понадобится принудительное отключение.
Параметры безопасности также учтены:
Data Path Failover — переключение между двумя путями к исполнительному приводу, если один из них не работает;
Control Path Failover — отказоустойчивость на уровне самого привода. Есть главный путь (Control Path) и резервный (Control Path Failover).
Подробно изучить информацию о принципах разделения нагрузки для увеличения отказоустойчивости вы сможете в нашей службе поддержки.
Помимо этого, в HPE MSL6480 внедрены те же технологии безопасности, что и в MSL3040. С такой системой вашим данным точно ничего не угрожает.
Осталось только понять, чем наполнять СХД. И на этот вопрос мы также сейчас ответим.
Накопители HPE LTO
Какими бы мощными не были хранилища — все крутится вокруг небольших кассет HPE LTO Ultrim.
Представленные выше модели СХД способны работать с кассетами типа LTO-5/6/7/8. Также HPE постепенно внедряет стандарт LTO-9, но о нем немного позднее.
Давайте пройдемся по основным отличиям между поколениями.
| LTO-5 | LTO-6 | LTO-7/LTO-7 Type M | LTO-8 | |
| Материал ленты | Металлическое напыление | Металлическое напыление/Феррит Бария | Феррит Бария | Феррит Бария |
| Количество дорожек | 1280 | 1276 | 3584/5376 | 6656 |
| Скорость чтения/записи (фактическая/со сжатием) | 140 МБ/с | 160/400 МБ/с | 300/750 МБ/с | 350/920 МБ/с |
| Емкость фактическая/сжатая | 1.5/3 ТБ | 2.5/6.25 ТБ | 6/15 и 9/22.5 ТБ | 12/30 ТБ |
| Срок жизни | 30 лет | |||
| Длина ленты | 846 м | 846 м | 960 м | 960 м |
| Цвет корпуса | Голубой | Пурпурный | Черный | Зеленый |
*Цветовая маркировка характерна только для продукции HPE.
Представленные модели ленточных СХД ориентированы на работу с кассетами стандарта LTO-8. Но конструктивно в систему стримера (считывающего устройства) заложена возможность работать и с устройствами на несколько поколений ранее:
- чтение — LTO-8/7/6 (LTO-5 при наличии соответствующего ПО);
- запись — LTO-8/7.
Также отметим, что ленты производятся в двух вариантах:
- RW — возможность перезаписывать информацию по мере необходимости;
- WORM — одноразовые накопители, удалять с которых ничего нельзя.
Особняком стоят своеобразные чистящие картриджи (UCC). Они нужны лишь для того, чтобы аппаратно обслуживать считывающую головку стримера от пыли и прочей гадости, которая может накапливаться в процессе эксплуатации. Такие кассеты универсальны и подходят к стримерам любого поколения.
Стандарт LTO-9
Официально новый тип ленты утвердили в конце 2020 года, однако коммерческое применение LTO-9 получит только в 2022, если не позже. Ситуация в мире явно не способствует инновациям.
- Финальные спецификации следующие:
- объем — 18/45 ТБ (нативный/со сжатием 2.5:1);
- скорость записи — 400/1000 МБ/с (стандартная/со сжатием);
- плотность записи — 12 Гбит/дюйм;
- пиковая производительность — 3.6 ТБ/час;
- количество дорожек — 8960.
Чтобы воспользоваться всеми преимуществами LTO-9, необходимо заменить стримеры СХД, либо обновить версию ПО до актуального состояния.
Если у вас остались вопросы относительно ленточных систем хранения данных, или вы хотите получить исчерпывающую информацию о способах подключения и настройки систем HPE MSL, обратитесь за помощью к консультантам компании SMB.Marvel.
