Технические характеристики
Платформа MSA шестого поколения привнесла немало улучшений и новых функциональных возможностей, но все же наиболее существенны три из них:
-
Новая архитектура RAID-контроллера. Благодаря обновленным аппаратным решениям, система получила прирост эффективности использования в полтора раза: обеспечивает значительно более высокие скорости передачи пакетов и сокращение задержек для моментального доступа к информации и приложениям.
-
Технология Tiering 2.0. На 45% более быстрый алгоритм по сравнению с Tiering 1.0 позволяет в автоматическом режиме переносить горячие данные с одного накопителя на другой, тем самым ускоряя операции даже при отсутствии или небольшом количестве SSD в системе. Для использования Tiering 2.0 в серии 1060 требуется отдельная лицензия.
-
MSA Data Protection Plus. Надстройка над традиционным RAID позволяет создавать массивы на основе принципиально новой технологии, созданной HPE. Благодаря этому, в частности скорость восстановления информации в случае выхода накопителя из строя в 25 раз превышает аналогичные показатели для массива уровня RAID 6.
Все новшества 1060 серии способствуют еще большей производительности и сохранности корпоративной информации, ранее недоступной в сегменте бюджетных устройств.
Шасси и дисковые корзины

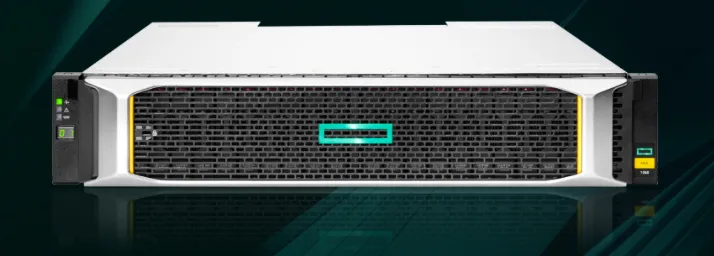

Модели линейки 1060 соответствуют форм-фактору 2U. Поскольку линейка относится к начальному уровню, в базовой комплектации предусмотрены корзины только для дисков малого форм-фактора.
Тем не менее, система обеспечивает и совместимость с корзинами старших моделей серии 2060. Таким образом, на базе головных устройств серии 1060 возможна максимальная конфигурация с 96SFF либо гибридная корзина вместимостью из 24SFF и 36LFF-дисков (при подключении к массиву хранения модулей расширения HPE MSA 2060 SAS 12G 2U (R0Q39A) с 12LFF в каждом (об этом ниже).
Контроллеры и порты подключения
С оборотной стороны устройства стандартно расположены два контроллера. На каждый контроллер выделено по 2 хост-порта, то есть, в целом 4 хост-порта на массив.
-
Fibre Channel. Волоконный канал с пропускной способностью 16 либо 8 гигабит в секунду. Дополнительно к базовому сценарию использования начальной модели, поддерживается подключение по SFP, которое становится доступно при приобретении опционального SFP-модуля.
-
Протокол iSCSI. Стандартный медный интерфейс представляет собой 10-гигабитный порт с опциональным подключением по SFP.
-
Последовательный интерфейс SAS. Обеспечивает 12-гигабитное подключение с поддержкой Y-образного разветвления, благодаря которому число хост-портов может быть увеличено до восьми.
Кэш-память
SSD-кэш в СХД сокращает время на выполнение определенных операций путем кэширования наиболее востребованной информации в RAM или кэше первого уровня, дополненном емкостью SSD.
На каждый контроллер СХД серии 1060 зарезервировано 12 Гб под кэширование горячих данных. Таким образом, система способна оперировать кэшем объемом до 24 Гб.
Более того, реализация механизма SSD Read Cache позволяет расширять кэш при повышенных нагрузках, используя свободное пространство наиболее скоростных SSD общим объемом до 4 Тб.
RAID-массивы
Высокий уровень отказоустойчивости в СХД Hewlett-Packard Enterprise обеспечивается поддержкой широкого набора RAID-массивов.
-
RAID 0/1/5/6/10. Поддерживаются стандартные технологии виртуализации с использованием обычного зеркалирования, чередования и гибридных механизмов объединения.
-
MSA DP+. Разработанная для систем хранения HPE RAID-группа основана на внедрении запасной емкости и использовании мощностей всех накопителей, благодаря чему наблюдается 25-кратный рост скорости восстановления данных. Однако для создания такого массива потребуется по меньшей мере 12 дисков в системе. Важным условием является то, что все диски в MSA-DP + должны быть одного типа (например, корпоративный SAS), а в случае, если они имеют разную емкость, эта разница не должна превышать двукратное значение. Например, допустимо сочетание накопителей 600 ГБ и 1,2 ТБ; но сочетать диски 6 ТБ и 16 ТБ не рекомендуется.
Емкость хранилища
При подключении полок расширения внешние корзины могут вмещать до 368 терабайт хранилища путем размещения 96 SSD-накопителей объемом 3.84 ТБ каждый. В случае установки SAS-винчестеров емкостью 2.4 Тб размер хранилища из HDD составит 230 ТБ.
Кроме того, возможны и гибридные варианты размещения. Например, после установки дисковых полок с LFF-корзиной общий объем хранилища может быть увеличен до 668 терабайт посредством размещения 36 дисков большого форм-фактора и 96-ти 2.5-дюймовых накопителей.
Поддерживаемые накопители
В платформах 1060-й серии используются диски малого форм-фактора четырех типов:
-
SSD Read Intensive с NAND флеш-памятью для хранения или кэширования с нерегулярной записью.
-
Высокопроизводительные SAS HDD 10 или 15K со скоростью вращения шпинделя 10-15 тысяч оборотов в минуту.
-
Стандартные SAS HDD 7.2K со скоростью 7.2 тысячи вращений в минуту, используемые преимущественно для хранения «холодных» данных.
-
SED-накопители с технологией самошифрования, обеспечивающие высокий уровень сохранности информации.
Относительно производительности MSA 1060 обеспечивает пропускную способность до 6.5 ГБ в секунду, при этом число операций ввода-вывода может варьироваться от 60 до 154 тысяч в зависимости от выбранной конфигурации.
Также производитель предупреждает что HDD и SSD MSA Gen 6 могут использоваться только в СХД шестого поколения и несовместимы с устройствами предыдущих поколений, и наоборот.
Есть возможность комбинировать SSD, Enterprise SAS и SAS Midline (MDL) в одном корпусе массива или корпусе для дисков, но при этом для конфигураций, где HDD и SSD подключены совместно, для использования технологии Tiering 2.0 потребуется пакет LTU Advanced Data Service (ADS) Suite.
Совместимые комплекты
Некоторые варианты накопителей доступны для приобретения в комплектах по 6 штук, что позволяет сэкономить по сравнению с вариантом приобретения по отдельности. К ним относятся комплекты:
-
(R0Q64A) совокупным объемом 5,4 ТБ, в котором содержатся 6 HDD на 900GB 12G SAS 15K (R0Q53A);
-
(R0Q65A) на 7,2 ТБ, состоящий из 6-ти HDD 12G SAS 10K по 1,2 ТБ (R0Q55A);
-
(R0Q66A) на 10,8 ТБ из 6-ти HDD 12G SAS 10K по 1.8TB (R0Q56A);
-
(R0Q67A) на 14,4 ТБ из 6-ти HDD 12G SAS 10K по 2.4TB (R0Q57A).
Помимо этого, возможно приобретение накопителей по отдельности в зависимости от потребностей и бюджета.
Программное обеспечение
Помимо конкурентной аппаратной начинки, Hewlett-Packard Enterprise предоставляет доступ к своим программным решениям, упрощающих взаимодействие с СХД.
Так, для управления устройством используется фирменный софт Storage Management Utility четвертой версии. Кроме того, опциональная лицензия ADS позволяет использовать возможности Tiering 2.0, сохранять до 512 снапшотов, а также открывает доступ к Remote Snap Replication для удаленного управления снимками системы.
Дополнительные возможности
-
Health Check analytics. Мониторинг и автоматизированная проверка состояния ключевых компонентов системы.
-
Thin provisioning. Возможность создания томов заведомо небольшого объема с опцией их дальнейшего увеличения.
-
Virtual Pool. Соединение в единый пул нескольких RAID-групп с целью повышения производительности.
Аппаратно устройствами не поддерживаются технологии дедупликации и компрессии, что несколько ограничивает их функциональность, и тем не менее, такие системы могут стать подходящим экономичным решением для хранения несжимаемых данных.
Производительность
Новое поколение MSA 6 демонстрирует значительно более высокие показатели по этому параметру по сравнению с четвертым и пятым поколением СХД от Hewlett-Packard Enterprise.
Значения IOPS для конфигурации на базе SSD-накопителей достигают 325 000, тогда как этот показатель в случае с Gen5 не переходил за отметку в 250 000. Значительный вклад в повышение эффективности работы вносит технология Tiering 2.0, обновляющая каждые 15 секунд в режиме реального времени информацию об использовании горячих данных.
Отказоустойчивость
Избегать простоев и потери информации в новых СХД позволяет сразу несколько оптимизированных инструментов. Один из таких - асинхронная репликация. Прорывным же шагом стала реализация возможностей искусственного интеллекта в MSA Health Check - механизм предоставляет подробную информацию о состоянии массива и дает рекомендации для его настройки.
Также разработчиками был внедрен REST API для интеграции с другими инструментами - например, с HPE InfoSite. С дальнейшими программными релизами можно ожидать интеграции и с другими решениями для обеспечения максимальной отказоустойчивости.
Краткое описание моделей в линейке HPE MSA 1060
(R0Q85A) 16Gb Fibre Channel SFF Storage.
Модель оснащена контроллером с оптоволоконным трансивером и может быть легко интегрирована в небольшой офис с развитой сетевой инфраструктурой при повышенных требованиях к производительности.
(R0Q86A) 10GBASE-T iSCSI SFF Storage.
Оптимизированная для консолидации и кластеризации СХД платформа с 10-гигабитным iSCSI-контроллером и поддержкой SFF-соединения.
(R0Q87A) 12Gb SAS SFF Storage.
Базовая модель для реализации большинства стандартных вариантов использования. SAS-контроллер может быть использован как для размещения БД, так и для хранения неструктурированных данных.
Резюме
Линейка СХД начального уровня HPE MSA 1060 — оптимальный выбор для сегмента малого и среднего бизнеса. С одной стороны, базовая конфигурация не оснащена LFF-корзинами для размещения полноформатных дисков, а отсутствие поддержки дедупликации и компрессии не позволит использовать сжимаемые данные.
С другой стороны, двухконтроллерная архитектура с поддержкой широкого спектра накопителей и высокая производительность для своей ценовой категории делает 1060 серию СХД одним из лучших бюджетных устройств по соотношению цена-производительность.
Если у вас еще остались вопросы по характеристикам, свойствам или иным параметрам СХД линейки 1060 от HPE вы всегда можете задать их нашим специалистам. Мы поможем вам подобрать конфигурацию СХД из ассортиментного ряда HPE точно под нужды вашей компании.
